Turbosound NuQ118B-AN активный сабвуфер

Turbosound NuQ118B-AN — активный сабвуфер бэнд-пасс типа с 18-дюймовым низкочастотным динамиком, встроенным усилителем мощности Class-D и цифровым сигнальным процессором KLARK TEKNIK. Модель входит в линейку NuQ PRO и ориентирована на профессиональное применение: туровые и стационарные звукоусилительные комплексы, живые выступления, клубные инсталляции, мониторинг низкочастотного диапазона и домашние системы высокого уровня.

Конструкция и корпус

Кабинет сабвуфера изготовлен из берёзовой фанеры толщиной 18 мм и покрыт полуматовой чёрной краской, устойчивой к механическим воздействиям и не дающей бликов при направленном освещении. Фронтальная панель защищена металлической решёткой с порошковым покрытием и внутренним поролоновым заполнением. Акустическое оформление выполнено по схеме двойного фазоинвертора — это решение оптимизирует расширенную низкочастотную отдачу и снижает турбулентные шумы при высоких уровнях звукового давления. На корпусе расположены интегрированные ручки для переноски, ударопрочные уголки для штабелирования, а также 16 точек подвеса с резьбой M10 и стакан 35 мм для установки сателлитной акустической системы на стойку.

Динамик и звуковые характеристики

Низкочастотный излучатель диаметром 18 дюймов (460 мм) оснащён двойным подвесом диффузора, который гасит паразитные вибрации при значительной амплитуде смещения. Особенностью драйвера является звуковая катушка с комбинированной намоткой — внутренняя и внешняя обмотки одновременно находятся в магнитном зазоре. Такая конструкция увеличивает плотность магнитного потока, улучшает теплоотвод и повышает допустимую подводимую мощность, что напрямую сказывается на общей эффективности и линейности отклика. Благодаря этому NuQ118B-AN воспроизводит рабочий диапазон 40 Гц – 150 Гц при неравномерности ±3 дБ (по уровню -10 дБ нижняя граница составляет 33 Гц) с минимальными искажениями, сохраняя артикуляцию низких частот даже при экстремальных уровнях громкости. Максимальное расчётное звуковое давление достигает 136 дБ (пик).

Усилительный и процессорный модуль

За питание динамика отвечает импульсный усилитель класса D производства KLARK TEKNIK, развивающий 3000 Вт пиковой мощности. Усилитель интегрирован в единый процессорный модуль, который также содержит DSP-систему на базе 24-битных аналого-цифровых преобразователей (частота дискретизации 44,1/48 кГц). DSP предоставляет комплекс средств обработки и защиты:

• Эквализация: параметрические фильтры (2 полосы) и высоко-/низкочастотная полка, позволяющие скорректировать отклик под акустику помещения;
• Динамическая обработка: прозрачный лимитер с раздельным контролем пиков и RMS, защищающий динамик от перегрузки и клипирования;
• Кроссовер: фильтр верхних частот с крутизной 24 дБ/октаву (Linkwitz-Riley), настраиваемый в пределах 40–150 Гц;
• Задержка сигнала: регулируемая до 300 мс, необходимая для временного выравнивания сабвуфера с основными акустическими системами;
• Защита: от короткого замыкания, перегрева и постоянной составляющей на выходе.

Интерфейс управления и коммутация

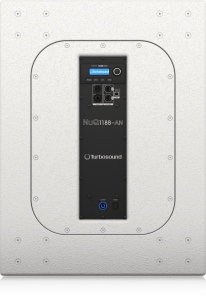

На задней панели расположен ЖК-дисплей (128×32 пикселя, синяя подсветка) в сочетании с многофункциональным поворотным энкодером и кнопками Process, Setup, Exit и Enter. Через локальное меню пользователь получает доступ к 20 пресетам (19 из них пользовательские), изменению кроссоверной частоты, эквалайзеру, маршрутизации сигнала и функции блокировки настроек. Для удалённого управления предусмотрен порт USB type-B, позволяющий с компьютера под управлением Windows контролировать все параметры сабвуфера и обновлять встроенное программное обеспечение DSP.

Аналоговая коммутация представлена двумя разъёмами:

• комбинированный вход XLR/TRS (Jack) — балансный, с чувствительностью +4 dBu или +14 dBu (программно переключается);
• транзитный выход XLR — для шлейфового подключения дополнительных активных сабвуферов или сателлитных громкоговорителей.

Цифровая экосистема ULTRANET реализована на двух разъёмах etherCON (RJ45 с блокировкой). По одному кабелю CAT5e/6 можно передать до 16 независимых каналов 24-битного цифрового звука совместно с данными управления. NuQ118B-AN напрямую интегрируется с микшерами, I/O-боксами и системами персонального мониторинга, использующими протокол ULTRANET, что радикально сокращает количество аналоговых кабелей и время развёртывания комплекса. К одному выходу ULTRANET допускается последовательное подключение до шести устройств серии NuQ PRO (при использовании дистрибьютора P16-D количество может быть увеличено).

Электропитание и установка

Сетевое питание подаётся через разъём Neutrik powerCON, фиксируемый поворотным замком, что исключает случайное отключение. Блок питания автоподстраивается под напряжение 220–240 В с частотой 50/60 Гц, потребляя при типовой рабочей нагрузке (1/8 максимальной мощности) порядка 180 Вт. Корпус также имеет четыре точки крепления M8 для монтажа транспортировочных колёс (посадочный размер 60×79 мм).

Примеры использования

• Концертные туры и прокат: установка под сценой или сбоку от неё совместно с полнодиапазонными элементами NuQ PRO обеспечивает мощный низкочастотный фундамент для живых выступлений любых жанров — от рока до электронной музыки;
• Клубные и театральные инсталляции: возможность подвеса в любом положении за M10-точки и опциональную раму NuQ152-FY позволяет монтировать сабвуфер под потолком, на колоннах или стенах, не занимая полезную площадь;
• Мобильные диджейские сетапы: размещение на полу и крепление сателлитов через 35-мм стакан даёт компактную, но чрезвычайно громкую систему для мероприятий до нескольких сотен человек;
• Домашние кинотеатры и караоке: низкие искажения и точная настройка DSP позволяют интегрировать сабвуфер в высококачественные инсталляции, получая разборчивые и плотные низкие частоты для воспроизведения саундтреков и музыкальных сопровождений.
